Technische Details

Bei Siloaustragsvorrichtungen sind als Getriebe Hohlwellengetriebe üblich, die AbtriebsweIlen von ca. 40–150 mm Durchmesser aufnehmen und die sehr große Kräfte, bzw. Momente, übertragen. Dadurch wird sowohl die Hohlwelle des Getriebes, als auch die Abtriebswelle stark auf Torsion beansprucht.

Nach mehrjährigem Betrieb kann sich die Nut-und Federverbindung verklemmen und ist nur schwer lösbar. Zusätzlich kommt es - verursacht durch Korrosion, Verdrehung, thermische Einflüsse oder Staub und Verschmutzung an der Oberfläche - häufig zu sehr festsitzenden Verbindungen zwischen der Abtriebswelle und der Hohlwelle. Dadurch kann es zu Lagerschäden kommen und das Getriebe muss abgezogen werden.

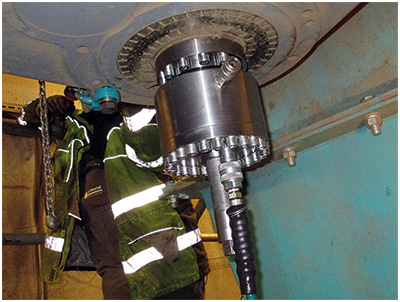

Die patentierte Gottwald Ausdrückvorrichtung dient zum hydraulischen Ausdrücken einer festsitzenden Abtriebswelle aus der Hohlwelle eines Getriebes. Der hydraulische Zylinder der Ausdrückvorrichtung wird dabei über einen Zylinderadapter und einen Getriebe-Abziehadapter mit der Hohlwelle verbunden.

Falls die Hohlwelle des Getriebes keine Gewindebohrungen hat, können diese mithilfe von Bohrschablonen angebracht werden.

Um die Abtriebswelle aus der Hohlwelle herauszudrücken, wird eine zur Hohlwelle passende Gewindestange soweit in den Ausdrückzylinder eingeschraubt, bis sie auf der Stirnfläche der Abtriebswelle anliegt. Dann wird der Ausdrückzylinder an die Hydraulik angeschlossen und die Einlasskammer des Zylinders solange mit Druck beaufschlagt, bis die Auslasskammer entleert ist. Der Zylinder drückt dabei die Abtriebswelle über den gesamten Hub des Zylinders aus der Hohlwelle heraus und zieht so das Getriebe herunter.

Im zweiten Schritt wird die Auslasskammer des Hydraulikzylinders mit Druck beaufschlagt, um die Gewindestange wieder von der Abtriebswelle zu lösen. Wenn sich der Zylinder wieder in der Grundstellung befindet, wird die Gewindestange bis zur Stirnfläche der Abtriebswelle nachgedreht. Das hubweise Ausdrücken der Abtriebswelle wird so oft wiederholt, bis die Welle vollständig aus dem Getriebe ausgedrückt ist.
